vtkImageConvolve Class Reference

#include <vtkImageConvolve.h>

Inheritance diagram for vtkImageConvolve:

Inheritance graph
[legend]

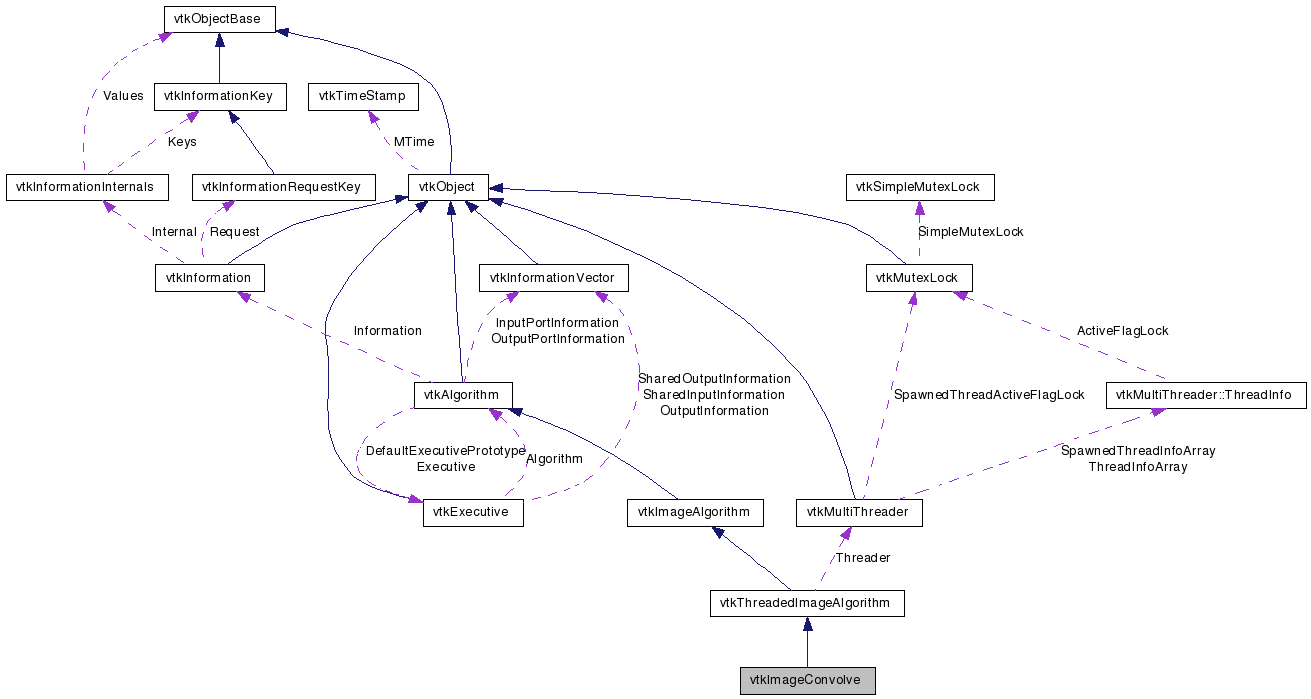

Collaboration diagram for vtkImageConvolve:

Collaboration graph
[legend]

List of all members.


Detailed Description

Convolution of an image with a kernel.

vtkImageConvolve convolves the image with a 3D NxNxN kernel or a 2D NxN kernal. The output image is cropped to the same size as the input.

Tests:
vtkImageConvolve (Tests)

Definition at line 31 of file vtkImageConvolve.h.

typedef vtkThreadedImageAlgorithm Superclass
static vtkImageConvolveNew ()
static int IsTypeOf (const char *type)
static vtkImageConvolveSafeDownCast (vtkObject *o)
virtual const char * GetClassName ()
virtual int IsA (const char *type)
void PrintSelf (ostream &os, vtkIndent indent)

Public Member Functions

void SetKernel7x7 (double kernel[49])
double * GetKernel7x7 ()
void GetKernel7x7 (double kernel[49])
void SetKernel3x3x3 (const double kernel[27])
void SetKernel5x5x5 (double kernel[125])
void SetKernel7x7x7 (double kernel[343])
double * GetKernel5x5x5 ()
void GetKernel5x5x5 (double kernel[125])
double * GetKernel7x7x7 ()
void GetKernel7x7x7 (double kernel[343])
virtual int * GetKernelSize ()
virtual void GetKernelSize (int &, int &, int &)
virtual void GetKernelSize (int[3])
void SetKernel3x3 (const double kernel[9])
void SetKernel5x5 (const double kernel[25])
double * GetKernel3x3 ()
void GetKernel3x3 (double kernel[9])
double * GetKernel5x5 ()
void GetKernel5x5 (double kernel[25])
double * GetKernel3x3x3 ()
void GetKernel3x3x3 (double kernel[27])

Protected Member Functions

 vtkImageConvolve ()
 ~vtkImageConvolve ()
void ThreadedRequestData (vtkInformation *request, vtkInformationVector **inputVector, vtkInformationVector *outputVector, vtkImageData ***inData, vtkImageData **outData, int outExt[6], int id)
void GetKernel (double *kernel)
double * GetKernel ()
void SetKernel (const double *kernel, int sizeX, int sizeY, int sizeZ)

Protected Attributes

int KernelSize [3]
double Kernel [343]

Member Typedef Documentation

Construct an instance of vtkImageConvolve filter.

Reimplemented from vtkThreadedImageAlgorithm.

Definition at line 37 of file vtkImageConvolve.h.


Constructor & Destructor Documentation

vtkImageConvolve::vtkImageConvolve (  )  [protected]

vtkImageConvolve::~vtkImageConvolve (  )  [protected]


Member Function Documentation

static vtkImageConvolve* vtkImageConvolve::New (  )  [static]

Construct an instance of vtkImageConvolve filter.

Reimplemented from vtkAlgorithm.

virtual const char* vtkImageConvolve::GetClassName (  )  [virtual]

Construct an instance of vtkImageConvolve filter.

Reimplemented from vtkThreadedImageAlgorithm.

static int vtkImageConvolve::IsTypeOf ( const char *  type  )  [static]

Construct an instance of vtkImageConvolve filter.

Reimplemented from vtkThreadedImageAlgorithm.

virtual int vtkImageConvolve::IsA ( const char *  type  )  [virtual]

Construct an instance of vtkImageConvolve filter.

Reimplemented from vtkThreadedImageAlgorithm.

static vtkImageConvolve* vtkImageConvolve::SafeDownCast ( vtkObject o  )  [static]

Construct an instance of vtkImageConvolve filter.

Reimplemented from vtkThreadedImageAlgorithm.

void vtkImageConvolve::PrintSelf ( ostream &  os,
vtkIndent  indent
) [virtual]

Construct an instance of vtkImageConvolve filter.

Reimplemented from vtkThreadedImageAlgorithm.

virtual int* vtkImageConvolve::GetKernelSize (  )  [virtual]

Get the kernel size

virtual void vtkImageConvolve::GetKernelSize ( int &  ,
int &  ,
int &
) [virtual]

Get the kernel size

virtual void vtkImageConvolve::GetKernelSize ( int  [3]  )  [virtual]

Get the kernel size

void vtkImageConvolve::SetKernel3x3 ( const double  kernel[9]  )

Set the kernel to be a given 3x3 or 5x5 or 7x7 kernel.

void vtkImageConvolve::SetKernel5x5 ( const double  kernel[25]  )

Set the kernel to be a given 3x3 or 5x5 or 7x7 kernel.

void vtkImageConvolve::SetKernel7x7 ( double  kernel[49]  )

double* vtkImageConvolve::GetKernel3x3 (  )

Return an array that contains the kernel.

void vtkImageConvolve::GetKernel3x3 ( double  kernel[9]  )

Return an array that contains the kernel.

double* vtkImageConvolve::GetKernel5x5 (  )

Return an array that contains the kernel.

void vtkImageConvolve::GetKernel5x5 ( double  kernel[25]  )

Return an array that contains the kernel.

double* vtkImageConvolve::GetKernel7x7 (  )

void vtkImageConvolve::GetKernel7x7 ( double  kernel[49]  )

void vtkImageConvolve::SetKernel3x3x3 ( const double  kernel[27]  )

Set the kernel to be a 3x3x3 or 5x5x5 or 7x7x7 kernel.

void vtkImageConvolve::SetKernel5x5x5 ( double  kernel[125]  )

void vtkImageConvolve::SetKernel7x7x7 ( double  kernel[343]  )

double* vtkImageConvolve::GetKernel3x3x3 (  )

Return an array that contains the kernel

void vtkImageConvolve::GetKernel3x3x3 ( double  kernel[27]  )

Return an array that contains the kernel

double* vtkImageConvolve::GetKernel5x5x5 (  )

void vtkImageConvolve::GetKernel5x5x5 ( double  kernel[125]  )

double* vtkImageConvolve::GetKernel7x7x7 (  )

void vtkImageConvolve::GetKernel7x7x7 ( double  kernel[343]  )

void vtkImageConvolve::ThreadedRequestData ( vtkInformation request,
vtkInformationVector **  inputVector,
vtkInformationVector outputVector,
vtkImageData ***  inData,
vtkImageData **  outData,
int  extent[6],
int  threadId
) [protected, virtual]

If the subclass does not define an Execute method, then the task will be broken up, multiple threads will be spawned, and each thread will call this method. It is public so that the thread functions can call this method.

Reimplemented from vtkThreadedImageAlgorithm.

void vtkImageConvolve::GetKernel ( double *  kernel  )  [protected]

double* vtkImageConvolve::GetKernel (  )  [protected]

void vtkImageConvolve::SetKernel ( const double *  kernel,
int  sizeX,
int  sizeY,
int  sizeZ
) [protected]


Member Data Documentation

int vtkImageConvolve::KernelSize[3] [protected]

Definition at line 102 of file vtkImageConvolve.h.

double vtkImageConvolve::Kernel[343] [protected]

Definition at line 103 of file vtkImageConvolve.h.


The documentation for this class was generated from the following file:
